Snäckväxellådor kontra andra växeltyper: Fördelar och nackdelar

I världen av mekaniska transmissionssystem är valet av rätt typ av växellåda avgörande för att säkerhet, hållbarhet och prestanda. Bland olika typer av redskap, snäckväxelådor sticker ut på grund av sin unika design och specifika tillämpningar. Det är dock viktigt att förstå hur snäckväxellådor kan jämföras med andra växellådor som cylindriska växlar, spiralformade växlar och koniska växlar för att bestämma den bästa passformen för dina behov.

Vad är snäckväxelådor?

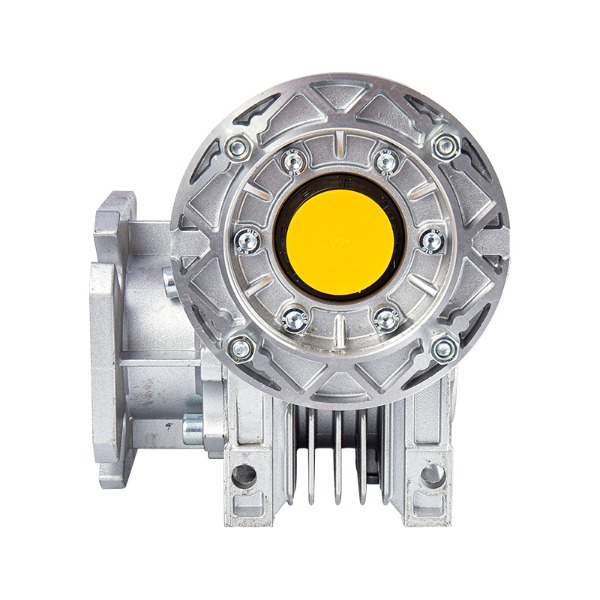

En snäckväxellåda är en specifik typ av växelsats där en snäcka (ett skruvliknande kugghjul) griper in i ett snäckhjul (en växel med tänder som griper i snäcken). Denna design kräver överföring av högt vridmoment och kan uppnå ett reduktionsförhållande i ett kompakt utrymme. Snäckväxelådor används ofta i applikationer där utrymmesbegränsningar och högt vridmoment är ett problem, såsom i transportörer, hissar och till och med vissa bilsystem.

Huvudegenskaper hos snäckväxellådor

• Höga reduktionskvoter: Snäckväxelådor kan uppnå avsevärda hastighetsminskningar i ett enda steg, ofta i intervallet 20:1 till 300:1, vilket gör dem idealiska för applikationer med högt vridmoment.
• Högervinklad transmission: Snäckväxelådor ger en 90-graders sväng i transmissionsriktningen, vilket kan vara fördelaktigt för konstruktioner där utrymmesbegränsningar finns.
• Självlåsande funktion: En av de viktigaste fördelarna med snäckväxellådor är deras förmåga att låsa sig själv. Detta innebär att när snäckväxeln inte är driven hindrar den snäckhjulet från att rotera, vilket är användbart vid lyft- och hållmekanismer.
• Effektivitet: Medan snäckväxellådor är relativt effektiv i vridmomentöverföring, tenderar de att ha lägre effektivitet jämfört med andra växeltyper på grund av friktionsförluster mellan snäckan och snäckhjulet.

Jämföra snäckväxellådor med andra växeltyper

Även om snäckväxellådor är mycket effektiva i specifika applikationer, är det viktigt att jämföra dem med andra vanliga växellådor när det gäller deras fördelar och nackdelar.

Snäckväxelådor vs Spur Gears

Kugghjul är den vanligaste typen av kugghjul och består av raka tänder som är parallella med rotationsaxeln. De är enkla, kostnadseffektiva och effektiva i kraftöverföring.

Nackdelar med Spur Gears:

• Kugghjul är inte idealiska för applikationer som kräver reduktionsförhållanden. Höghastighetsdriften kan leda till buller och slitage.
• De ger inte samma självlåsande funktion som snäckväxellådor.

Snäckväxelådor vs spiralformade växlar

Spiralformade kugghjul har tänder som skärs i en vinkel mot rotationsaxeln. Denna design ger mjukare och tystare drift jämfört med cylindriska växlar, men kräver mer exakt inriktning.

Nackdelar med Helical Gears:

• Spiralväxlar kan vara komplicerade att tillverka och dyrare än andra kugghjulstyper.
• Till skillnad från snäckväxellådor erbjuder ingen självlåsande funktion.

Snäckväxellådor vs. koniska växlar

Koniska kugghjul är utformade för att överföra rörelser mellan korsande i 90 grader. De används ofta i applikationer där de ingående och utgående axlarnas axlar inte är parallella.

Nackdelar med vinkelväxlar:

• Koniska växlar kan vara mer komplicerade att installera och justera, vilket ofta kräver en exakt inställning för att fungera korrekt.
• De tenderar att vara skrymmande än snäckväxellådor, vilket kanske inte är idealiskt för kompakta applikationer.

Fördelar och nackdelar med snäckväxelådor

Fördelar:

Kompakt design: Snäckväxellådor gör en minskning av storlek och utrymme, vilket gör dem lämpliga för trånga utrymmen.

Höga reduktionskvoter: Snäckväxellådor kan uppnå höga reduktionsförhållanden i ett enda steg, vilket inte är möjligt med många andra växeltyper.

Självlåsande: Denna unika funktion är särskilt användbar i applikationer där lasthållning är avgörande, såsom i hissar och hissar.

Tyst drift: På grund av arten av snäckväxelnätet tenderar dessa växellådor att fungera relativt tyst jämfört med cylindriska eller koniska växlar.

Nackdelar:

Lägre effektivitet: Snäckväxellådor lider av friktion mellan snäckan och snäckhjulet, vilket leder till lägre effektivitet jämfört med andra typer av växlar.

Värmegenerering: På grund av friktionen genererar snäckväxellådan mer värme, vilket kan kräva kylning eller smörjning för optimal prestanda.

Kostnad: Även om de är billigare för vissa applikationer, kan snäckväxellådor vara dyrare i applikationer med högt vridmoment på grund av deras behov av högprecisionstillverkning.

Tillämpningar av snäckväxelådor

Snäckväxellådor är idealisk för applikationer som kräver reduktionsförhållanden och kompakta konstruktioner. De används ofta i industrier som:

• Hissar och hissar: Den självlåsande funktionen är avgörande för att motverka bakåtrörelse.
• Transportörer: Lämplig för applikationer där tunga laster måste flyttas långsamt.
• Bilsystem: Används i styrmekanismer och växlingssystem.
• Vinschar och lyftar: Viktigt i lyftsystem, ger högt vridmoment i ett kompakt utrymme.

Slutsats

Att välja rätt växellåda för din applikation beror på flera faktorer, inklusive utrymmesbegränsningar, vridmomentkrav och effektivitetsbehov. Medan snäckväxellådor erbjuder fördelar som höga reduktionsförhållanden och självlåsande funktioner, har de begränsningar som lägre effektivitet och värmealstring. Andra kugghjulstyper som cylindriska kugghjul, spiralväxlar och koniska växlar ger sina egna fördelar, särskilt när det gäller högre effektivitet och tystare drift.

Att förstå de specifika behoven för din applikation hjälper dig att avgöra vilken typ av växellåda som är bäst lämpad för dina krav. Vid tveksamhet, rådgör med en expert i växellådor kan transmissionssystem ge värdefulla insikter.

FAQ

1. Vilken är den största fördelen med en snäckväxellåda framför andra växlar?

• De viktigaste med snäckväxellådor är deras förmåga att ge höga reduktionsförhållanden i ett kompakt utrymme, tillsammans med den unika självlåsande funktionen.

2. Hur jämföra en snäckväxellåda i effektivitet med andra typer av växlar?

• Snäckväxellådor är mindre effektiva än cylindriska eller spiralformade växlar på grund av friktionen mellan snäckan och snäckhjulet.

3. Är snäckväxellådor lämpliga för höghastighetsapplikationer?

• Snäckväxellådor är i allmänhet inte idealiska för höghastighetsapplikationer. De används bäst i låghastighetsinställningar med högt vridmoment.

4. Kan snäckväxellådor användas utomhus eller i tuffa miljöer?

• Ja, snäckväxellådor kan användas i tuffa miljöer, men ordentlig smörjning och kylning kan krävas för att hantera värmeutvecklingen.
