I världen av mekanisk kraftöverföring erbjuder få enheter samma kombination av enkelhet, kompakthet och vridmomentmultiplicering som en snäckväxelhastighetsreducerare . Oavsett om du är en ingenjörsstudent, en underhållstekniker eller en hobby som bygger din första automatiserade maskin, kommer förståelsen av denna viktiga komponent att hjälpa dig att fatta bättre konstruktions- och upphandlingsbeslut.

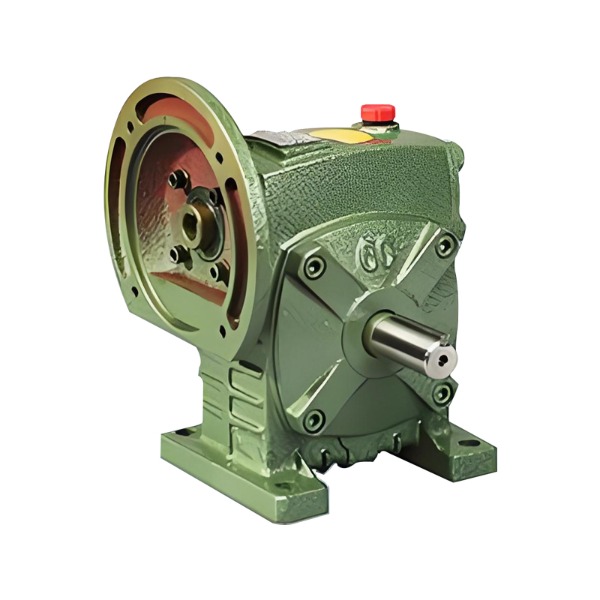

En snäckväxelhastighetsreducerare är en mekanisk anordning som minskar rotationshastigheten samtidigt som vridmomentet ökar. Den består av två huvudelement: en mask (som ser ut som en skruv) och ett snäckhjul (ett kugghjul med spiralformade tänder). Masken är den drivande komponenten; snäckhjulet är den drivna komponenten.
Till skillnad från konventionella kugghjul där axlarna är parallella, överför en snäckväxelhastighetsreducerare vanligtvis rörelse mellan vinkelräta, icke-korsande axlar. Denna rätvinkliga konfiguration sparar utrymme och möjliggör kompakta maskinkonstruktioner.
Funktionsprincipen är bedrägligt enkel. När masken roterar trycker dess spiralformade trådar mot maskhjulets tänder. Eftersom maskens tråd i huvudsak är ett kontinuerligt, lutande plan lindat runt en cylinder, för varje full rotation av masken fram maskhjulet med endast en tand (eller en bråkdel av en tand).
Denna geometri skapar ett högt reduktionsförhållande i ett enda steg. Till exempel, om masken har en enda start (en kontinuerlig gänga), flyttar ett helt varv av masken maskhjulet med en tand. Om hjulet har 50 tänder, roterar den utgående axeln med 1/50 av ingångshastigheten.
Viktiga mekaniska beteenden:
Viktigt: Alla snäckdrev är inte självlåsande. Det självlåsande tillståndet beror på ledningsvinkeln och friktionskoefficienten. En tumregel: en ledningsvinkel under cirka 5–6 grader ger i allmänhet självlåsande beteende.
Att förstå delarna hjälper till vid felsökning och val. Nedan följer en enkel uppdelning:
| Komponent | Funktion |
|---|---|
| Mask (ingång) | En härdad stålaxel med spiralformade gängor; ansluts till motorn. |
| Snäckhjul (utgång) | Ett kugghjul av brons eller mässing som griper in i masken; minskar hastigheten och ökar vridmomentet. |
| Bostäder | Omsluter växelsatsen, håller smörjmedel och bibehåller axeluppriktningen. |
| Kullager | Stöd ingående och utgående axlar, minska friktion och slitage. |
| Tätningar och packningar | Förhindra läckage av smörjmedel och håll föroreningar borta. |
| Smörjsystem | Vanligtvis oljebad eller forcerad cirkulation; avgörande för värmeavledning. |
Valet av material är medvetet: masken är gjord av hårt stål, medan hjulet är av mjukare brons. Denna olikartade materialparning minskar skavbildning och gör att det mjukare hjulet anpassar sig något efter snäckan, vilket förbättrar kontaktytan och lastfördelningen.
En av de definierande egenskaperna hos en snäckväxelhastighetsreducerare är förmågan att uppnå höga reduktionsförhållanden i ett kompakt utrymme. Enstegsenheter erbjuder vanligtvis förhållanden från 5:1 till 100:1. Tvåstegsenheter kan överstiga 1000:1.
Men denna höga minskning kommer med en kompromiss: effektivitet. Eftersom snäckan glider mot hjulet istället för att rulla, är friktionsförlusterna betydande. Typiska effektivitetsintervall är:
Som jämförelse kan en cylindrisk växelreducerare med liknande utväxling uppnå 95 % effektivitet, men den kommer inte att erbjuda självlåsning eller samma kompakta rätvinkliga layout.
Ingenjörer och designers väljer snäckväxelhastighetsreducerare för flera påtagliga fördelar:
Hög reduktion i ett steg
Andra växeltyper behöver ofta två eller tre steg för att matcha minskningen av ett snäcksteg. Detta minskar antalet delar, monteringstiden och den totala utrustningens storlek.
Rättvinklad kraftöverföring
När en motor måste monteras vinkelrätt mot den drivna axeln löser en snäckväxelhastighetsreducerare layoutproblemet utan ytterligare koniska växlar eller komplicerade fästen.
Självlåsande förmåga
I lyftapplikationer (t.ex. hissar, domkrafter, lutningar med transportörer) förhindrar den självlåsande funktionen omvänd rotation när strömmen är borta. Detta fungerar som en mekanisk broms, vilket ökar säkerheten.
Tyst och smidig drift
Det kontinuerliga glidingreppet ger mindre vibrationer och buller jämfört med vissa andra växeltyper, särskilt vid måttliga hastigheter.
Överbelastningstolerans
Små snedställningar eller tillfälliga överbelastningar tolereras bättre eftersom snäckhjulsmaterialet (brons) kan deformeras elastiskt utan spröda brott.
Ingen teknik är perfekt. En snäckväxelhastighetsreducerare har flera begränsningar som måste tas med i systemdesignen.
Lägre verkningsgrad
Som nämnts minskar friktion effektiviteten, speciellt vid högre förhållanden. Detta innebär att mer energi går förlorad som värme, vilket kan kräva ytterligare kylning i kontinuerliga applikationer.
Värmegenerering
Överdriven värme bryter ned smörjmedlet och kan skada tätningar eller orsaka termisk expansion av komponenter. Ingenjörer måste beräkna termiska effektgränser, inte bara mekaniska vridmomentgränser.
Begränsad ingångshastighet
Höga ingångshastigheter (över 3000–4000 rpm) kan leda till överhettning och snabbt slitage. Snäckreducerare är bäst lämpade för måttliga ingångshastigheter från AC-motorer, servomotorer eller hydraulmotorer.
Motreaktion
Även om snäckdrev kan tillverkas med lågt spel (precisionskvaliteter), har kommersiella standardenheter högre spel än högkvalitativa cylindriska eller planetväxellådor. Detta är viktigt för exakta positioneringsapplikationer som CNC-roterande bord.
Du stöter på snäckväxelhastighetsreducerare i många vardags- och industrimaskiner. Nedan finns vanliga exempel grupperade efter funktion.
| Användningsområde | Typiskt användningsfall |
|---|---|
| Materialhantering | Transportbandsdrifter, palletare, lyftbord |
| Automotive | Elektriska fönsterhissar, sätesjusteringar, styrsystem |
| Industriella maskiner | Blandare, omrörare, indexeringsbord, förpackningsutrustning |
| Lyftutrustning | Hissar, vinschar, domkrafter, saxliftar |
| Jordbruk | Spannmålsskruvar, foderblandare, bevattningssystem |
| Portar och barriärer | Bomgrindar, skjutportar, parkeringsbommar |
I vart och ett av dessa exempel är nyckelkravet vanligtvis högt vridmoment vid låg hastighet, ibland med självlåsningskrav eller utrymmesbegränsningar.
Att välja rätt enhet för din maskin innebär mer än bara utväxling och vridmoment. Följ denna logiska sekvens:
Steg 1 – Definiera in- och utdatakrav
Steg 2 – Bestäm servicefaktorn
Baserat på typen av belastning (likformig, måttlig stöt, kraftig stöt) och dagliga drifttimmar. Multiplicera ditt erforderliga vridmoment med servicefaktorn för att få designvridmomentet.
Steg 3 – Kontrollera förhållandet
Dela ingångshastighet med utgångshastighet. Välj det närmaste tillgängliga standardförhållandet.
Steg 4 – Verifiera termisk kapacitet
Se till att reduceringen kan avleda värme utan att överskrida tillåten temperaturökning. Om inte, överväg en större enhet, extern kylning eller påtvingad smörjning.
Steg 5 – Bekräfta monteringsriktningen
Maskreducerare är ofta fyllda med olja till en viss nivå. Montering upp och ned eller i en icke-standard vinkel kan kräva speciella smörjningsmodifieringar.
Steg 6 – Kontrollera självlåsningskravet
Om förhindrande av bakåtkörning är kritiskt, bekräfta med tillverkaren att den valda ledningsvinkeln och friktionsförhållandet säkerställer självlåsning under din belastning och driftstemperatur.
Korrekt smörjning är den enskilt viktigaste faktorn för livslängden för en snäckväxelhastighetsreducerare. Glidkontakten genererar värme- och skjuvspänningar som vanliga växellådsoljor kanske inte tål.
Val av smörjmedel:
Underhållschecklista:
Tecken på problem inkluderar: överdriven värme i huset (över 200°F / 93°C), ökade vibrationer eller en mörk, bränd lukt från smörjmedlet.
F1: Är en snäckväxelhastighetsreducerbar reversibel?
A: Inte normalt. De flesta standardenheter kan inte backdrivas på grund av självlåsning. Särskilda lågfriktionskonstruktioner (t.ex. med rullager på snäckan) kan vara vändbara, men de är mindre vanliga.
F2: Varför är maskhjul gjorda av brons?
S: Brons har utmärkta anti-flåsningsegenskaper mot härdat stål, plus god formbarhet och korrosionsbeständighet. Aluminiumbrons eller fosforbrons är typiska val.
F3: Kan jag använda en snäckväxelhastighetsreducerare för kontinuerlig drift?
S: Ja, men du måste beräkna den termiska graderingen. För 24/7-drift, välj en större ramstorlek än vad den rena mekaniska vridmomentberäkningen föreslår, eller lägg till forcerad kylning.
F4: Vad är skillnaden mellan en maskreducerare och en planetreducerare?
S: En planetreducerare erbjuder högre effektivitet och lägre glapp men saknar självlåsning och är i allmänhet dyrare för höga reduktionsförhållanden. En snäckreducerare är enklare, självlåsande och mer kompakt för rätvinkliga applikationer.
En snäckväxelhastighetsreducerare är en robust, kompakt och mångsidig lösning för att minska hastigheten samtidigt som vridmomentet multipliceras – speciellt när du behöver en rätvinklig layout eller passivt backspärrskydd. Även om dess effektivitet är lägre än vissa andra växeltyper, gör fördelarna med hög enstegsreduktion, tyst drift och inneboende självlåsning den oumbärlig i industrier som sträcker sig från materialhantering till bilsystem.
När du väljer en enhet, fokusera på tre kritiska faktorer: reduktionsförhållande, termisk kapacitet och smörjningstyp. Med rätt val och underhåll kommer en kvalitetsreducering av snäckväxeln att ge många år av pålitlig service.
