Snäckväxelådor transmission är en grundläggande teknik inom mekanisk kraftöverföring, flitigt använd inom industrier som kräver höga reduktionsförhållanden i kompakta utrymmen. Till skillnad från konventionella spiralformade eller cylindriska kugghjulssystem, är en snäckväxellåda beroende av en unik glidverkan mellan en snäcka (skruv) och ett snäckhjul (växel). Denna design förutsätter vridmomentöverföring, ofta med en enda reduktionssteg, samtidigt som den erbjuder inneboende fördelar som brusreducering och självlåsande förmåga.

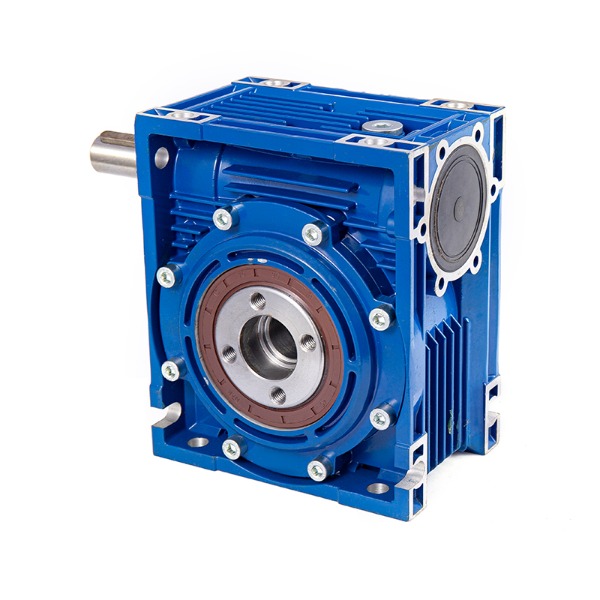

En snäckväxellåda består av två primära komponenter: den härdade stålsnäckan (ingång) och snäckhjulet i brons eller gjutjärn (utgång). Snäckan har en eller flera spiralformade gängor som griper in i hjulets tänder. När masken roterar trycker dess trådar på hjultänderna, vilket får hjulet att svänga. Snäckans axel är vinkelrät mot hjulets axel, vilket skapar en 90-graders drivkonfiguration.
Den viktigaste mekaniska egenskapen är att rörelse i första hand överförs från snäckan till hjulet, men inte lätt att vända. Detta beror på att friktionsvinkeln mellan glidytorna typiskt överstiger snäckans ledningsvinkel, vilket skapar en självlåsande effekt. Detta gör transmissionen av snäckväxellådor idealisk för hissar, hissar och transportörsystem där lasthållningen är kritisk.
Att förstå för- och nackdelar hjälper ingenjörer att välja lämpliga drivlösningar. Nedan följer en kortfattad sammanfattning:
| Funktion | Fördel | Begränsning |
|---|---|---|
| Reduktionsförhållande | Upp till 100:1 i ett steg | Lägre verkningsgrad (50–85 %) jämfört med spiralformade växlar |
| Ljudnivå | Mycket tyst drift | Kräver exakt smörjning |
| Självlåsande | Förhindrar bakåtkörning i många utföranden | Inte tillförlitlig under vibrationer eller hög hastighet |
| Vridmomentdensitet | Högt vridmoment i litet kuvert | Genererar mer värme |
| Livslängd | Lång om rätt betygsatt | Bronshjulsslitage med dålig smörjning |
På grund av sin kompakta form och höga reduktionsförhållanden förekommer transmissionssystem för snäckväxellådor i många sektorer:
När man väljer en snäckväxellåda för en specifik uppgift, bör ingenjörer utvärdera:
| Parameter | Överväganden |
|---|---|
| Ingångshastighet | Högre varvtal (>1500 rpm) minskar effektiviteten och ökar termisk belastning |
| Utgående vridmoment | Måste inkludera servicefaktorer för stötbelastningar eller täta starter |
| Mittavstånd | Bestämmer total storlek och vridmomentkapacitet |
| Utväxling | Standardförhållanden: 5:1, 10:1, 20:1, 30:1, 40:1, 50:1, 60:1 |
| Smörjtyp | Syntetiska PAO eller mineraloljor med EP-tillsatser |
| Monteringsläge | Fot-, fläns- eller axelmonterad; påverka oljenivådesignen |
Glidningen i en snäckväxellåda genererar mer friktion än rullande kontaktväxlar. Effektiviteten beror mycket på ledningsvinkeln och smörjmedlets viskositet. För enstartsmaskar (låg ledningsvinkel) kan effektiviteten sjunka till 50-60 % – men självlåsning är mer tillförlitlig. Flerstartsmaskar (fler gängor) förbättrar effektiviteten till 75-85 % men minskar eller eliminerar självlåsning.
För att hantera termisk effektdesigner tillverkare ofta höljen med kylribbor eller integrerar fläktkylning för kontinuerliga applikationer. Korrekt oljeval och bytesintervall är avgörande, eftersom nedbrutet smörjmedel påskyndar slitaget av bronshjul.
Korrekt montering förlänger livslängden. Viktiga riktlinjer inkluderar:
Justering: Felinriktning mellan ingående och utgående axlar orsaker ojämn kuggkontakt och för tidigt fel.
Glappjustering: Vissa transmissionskonstruktioner för snäckväxellådor tillåter justering av mittavstånd för att kompensera för slitage.
Andningsläge: Installera ventilationen på den högsta punkten i den slutliga monteringsriktningen för att skada oljeläckage.
Första inkörningen: En kort inkörningsperiod (2-4 timmar vid 50 % belastning) rekommenderas före full belastning.
Oljebytesschema: Byt först efter 100-200 timmar (för ny växellåda), sedan var 2500:e timme eller årligen.
F1: Är en snäckväxellåda alltid självlåsande?
Nej. Självlåsning beror på friktionskoefficient, ledningsvinkel och ytfinish. Som en tumregel ger enstartmaskar med blyvinklar under 5-6° självlåsning under statiska förhållanden. Flerstartsmaskar eller högeffektiva konstruktioner låser sig sällan själv. Verifiera alltid med tillverkarens data.
F2: Varför är snäckhjul allmän gjorda av brons?
Brons har utmärkta anti-angreppsegenskaper mot härdat stål och kan bädda in små skräp utan att skada masken. Dess låga friktionskoefficient under gränssmörjningsförhållanden är avgörande för glidkontakten i en snäckväxellåda.
F3: Kan en snäckväxellåda bakåtdrivas manuellt?
Jag självlåsande konstruktioner är bakåtkörning omöjlig eller kräver mycket högt backvridmoment. För icke-självlåsande modeller kan manuell backrotation vara möjliga men rekommenderas inte utan bromssystem på grund av okontrollerad acceleration.
F4: Vad är den typiska livslängden för en snäckväxellåda?
Med korrekt smörjning och inom nominell belastning är 15 000–25 000 drifttimmar vanligt innan effektivitetsförlust inträffar. Hjulslitage är den vanliga begränsade faktorn. Periodisk mätning av glapp hjälper till att förutsäga återstående livslängd.
F5: Hur ökar jag effektiviteten hos en befintlig snäckväxel?
Byt till ett syntetiskt polyalfaolefin (PAO) eller polyglykolsmörjmedel avsett för snäckväxlar. Se till att oljenivån är korrekt. Minska ingångshastigheten om möjligt. Observera dock att högre effektivitetsstyrka är självlåsningsförmåga.
