Produktparametrar
1. Modellexempel: NRV-VS-F1 30/40/50/63/75/90/110
2. Utväxlingsförhållande: 5~100 (vanliga modeller)
3. Ingångseffekt: 0,12kW~18,5kW
4. Utgående vridmoment: 15N·m~2500N·m
5. Ingångshastighet: ≤1800r/min (rekommenderat värde)
6. Installationsformulär: Flänstyp (F1-typ specialflänsgränssnitt, lämplig för B5/B14 standardmotor)
7. Effektivitet: 75%~92% (dynamiskt justerad enligt utväxlingsförhållande och belastning)
8. Vikt: 2,5 kg ~ 150 kg (ökar med modell)
9. Skyddsnivå: IP66 (förbättrad damm- och vattenbeständighet)
10. Drifttemperatur: -25℃~100℃ (kortvarig toleranstemperatur kan nå 120℃)

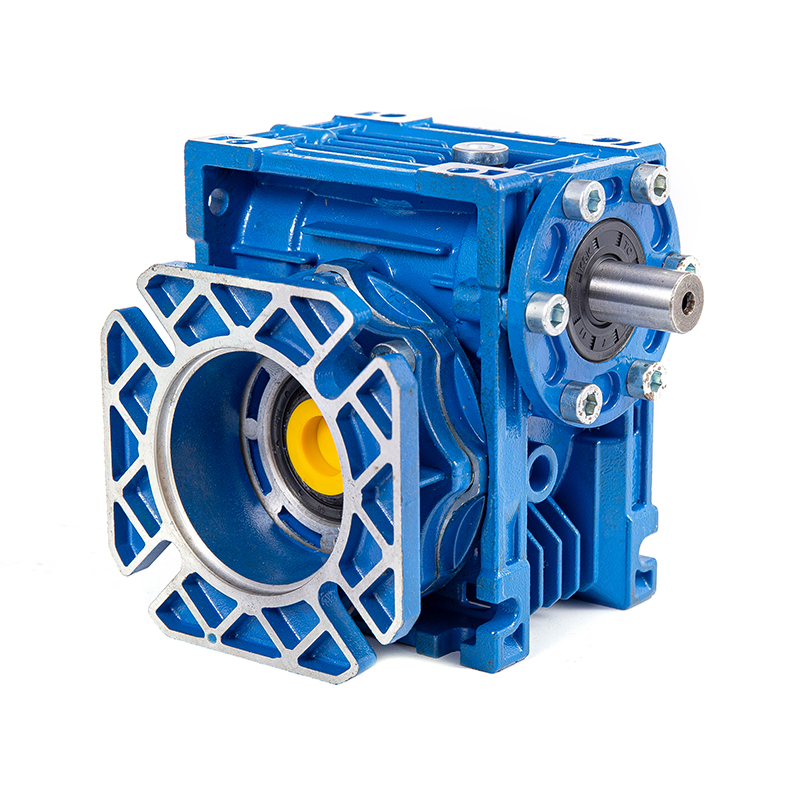

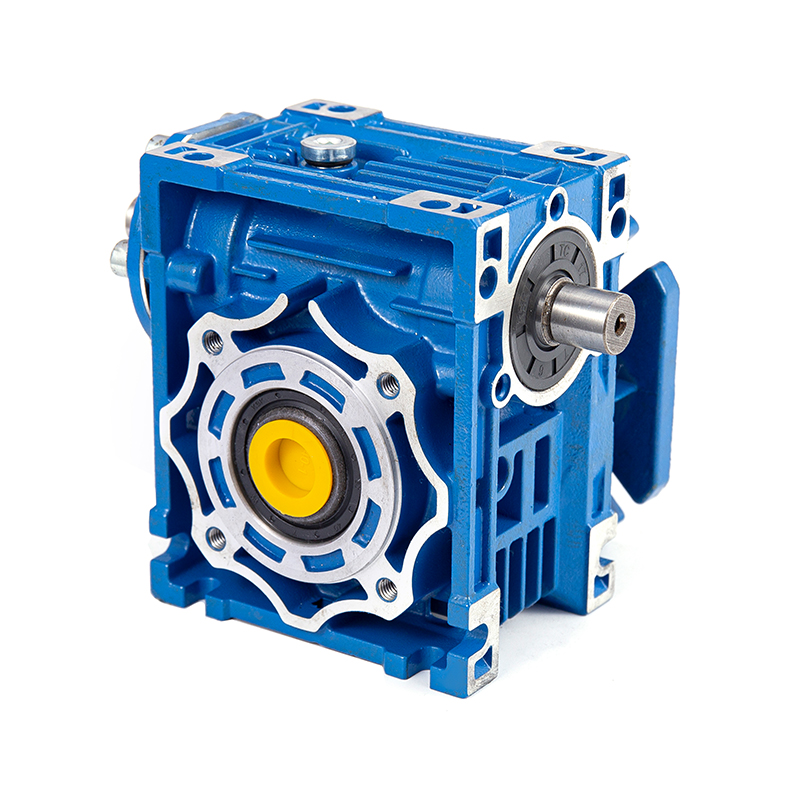

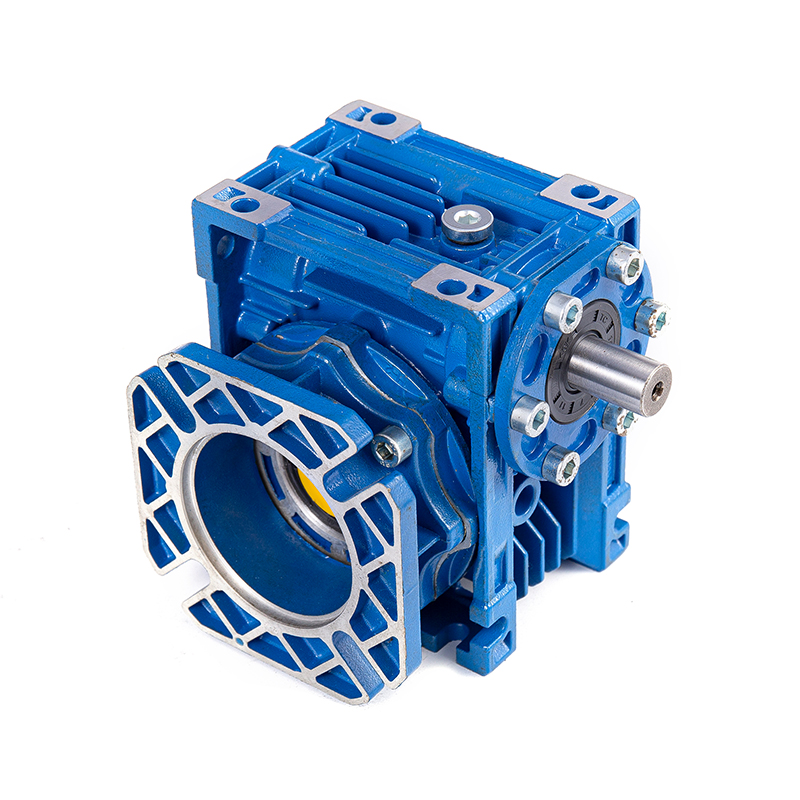

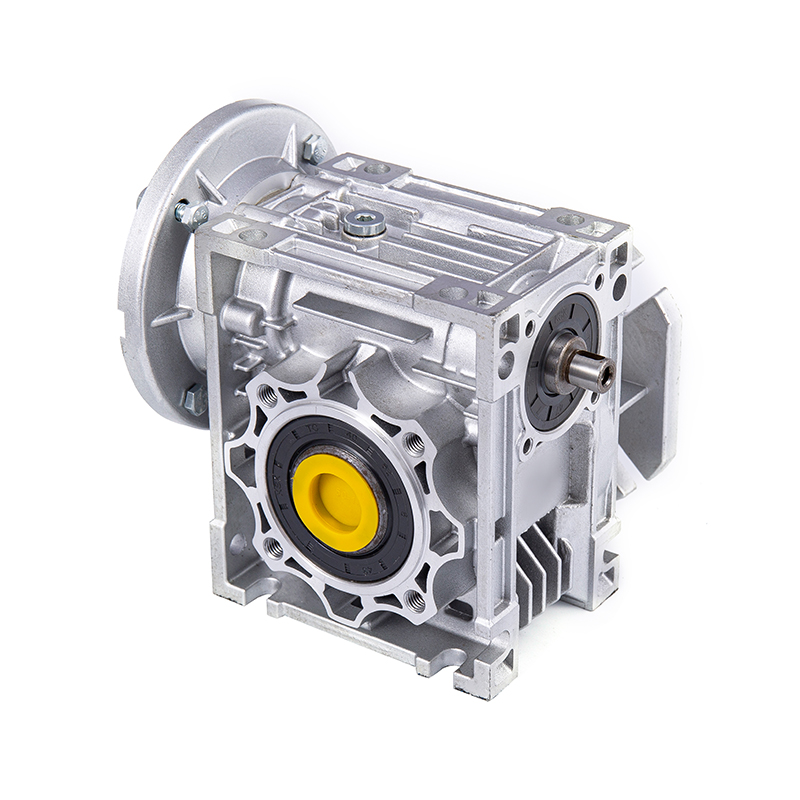

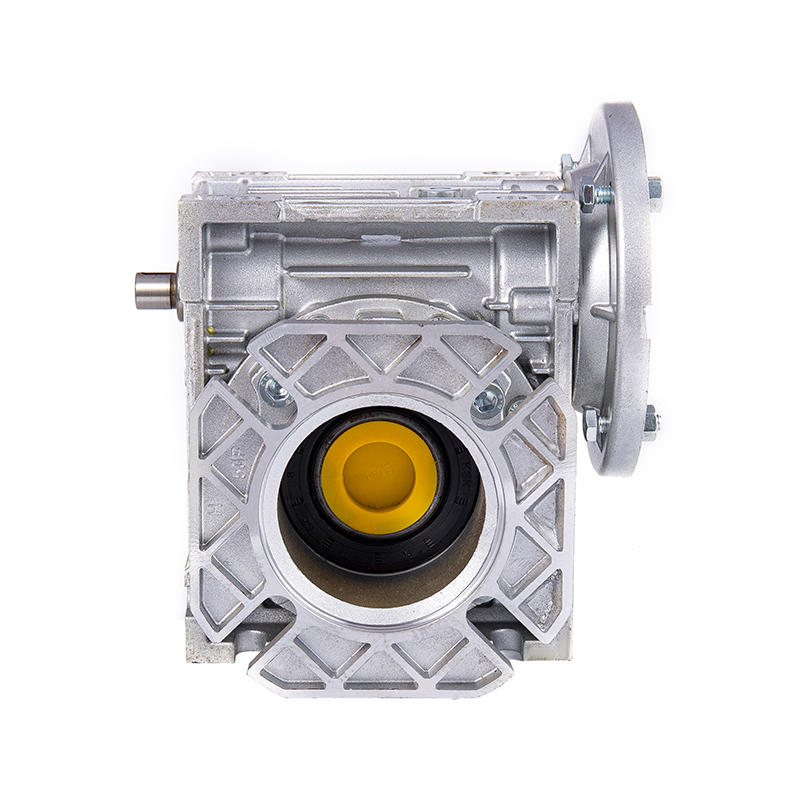

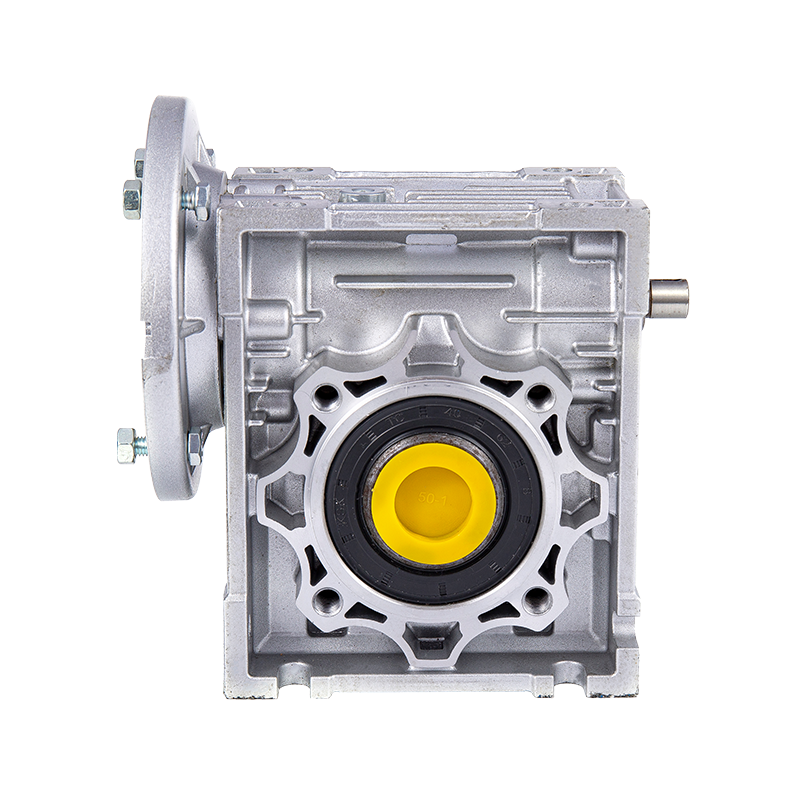

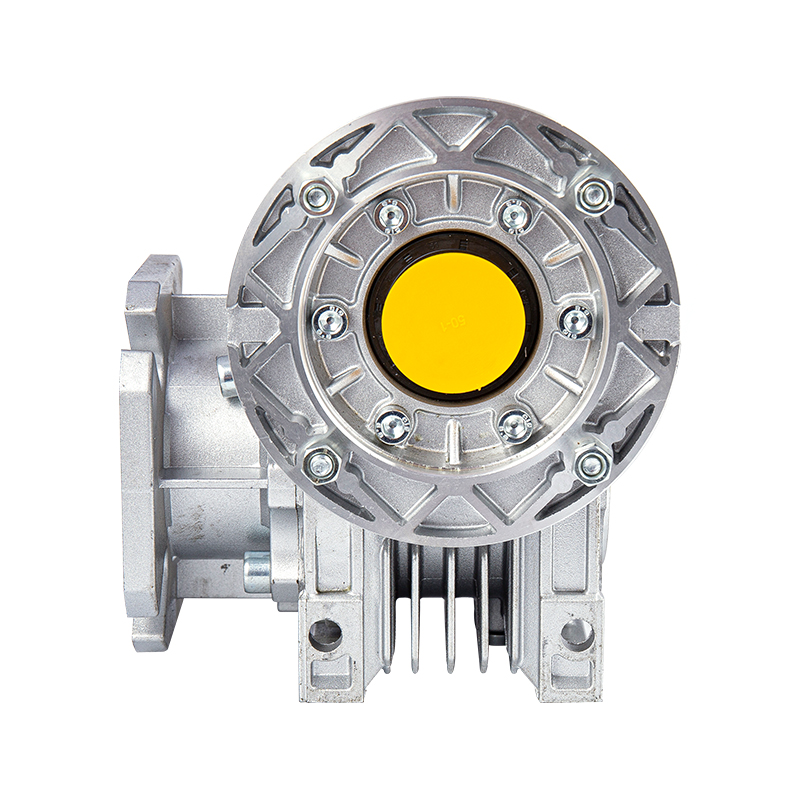

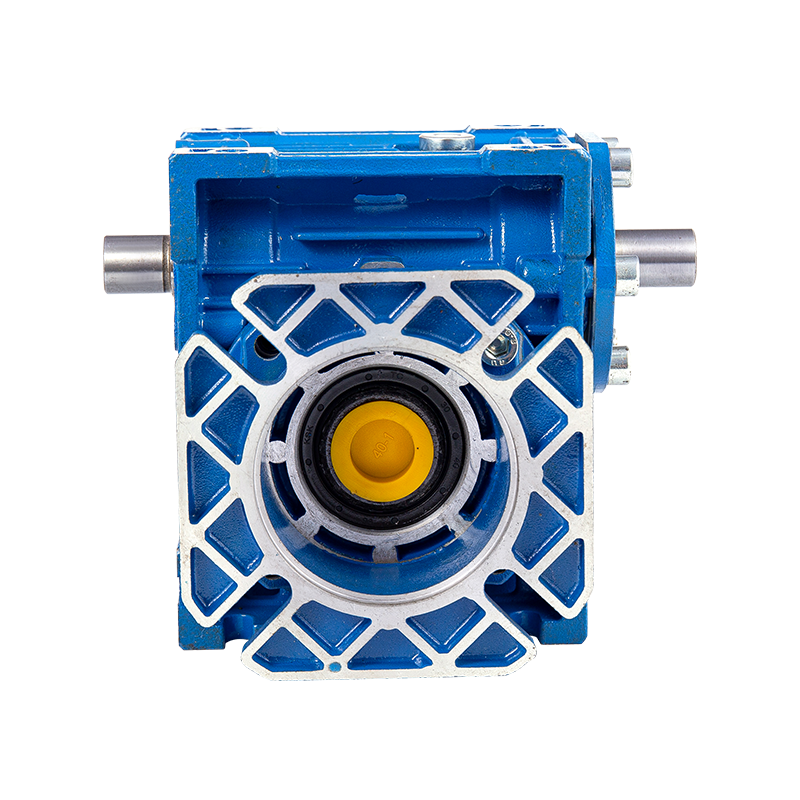

NRV-VS-F1 snäckväxelreducerare är en precisionsreduktionsanordning baserad på snäckväxelöverföring, designad för industriella scenarier med hög precision och hög tillförlitlighet.
Dess kärnfunktioner inkluderar:
- Snäckväxelstruktur: Snäckan använder 45 # stål högfrekvent härdningsprocess, och snäckhjulet använder tennbronsmaterial för att uppnå en balans mellan hög hållfasthet och slitstyrka.
- Speciellt flänsgränssnitt (F1-typ): Optimera flänsstorlek och bulthålsposition, anpassa till servomotorer, stegmotorer och allmänna asynkronmotorer och minska behovet av installationsadaptrar.
- Modulär expansion: Stöder flerstegs serie eller parallell konfiguration, och utökar flexibelt utväxlingsförhållandet och utgående vridmoment.
- Smörjdesign: Inbyggt långvarigt fett (valfritt smörjmedel av livsmedelskvalitet), lämpligt för rena miljöer.
Industriell automation: Robotisk armledsdrift, automatiserad monteringslinje, precisionspositioneringsplattform.
- Ny energiutrustning: Justering av fotovoltaisk spårningsfäste, vindkraftsgenerering med variabel stigning.
- Medicinsk utrustning: CT-maskinens rotationsmekanism, transmissionsmodul för kirurgisk robot.
- Livsmedelsbearbetning: Aseptisk påfyllningsmaskin, blandningstankdrivning, kraftöverföring för förpackningsmaskiner.
- Järnvägstransporter: Plattformssäkerhetsdörrdrift, justering av vagnventilationssystem.
1. Högprecisionsöverföring
- Snäckväxelns ingreppsspel är justerbart (≤0,05 mm), lämpligt för precisionspositioneringskontroll.
2. Förbättrad tätningsprestanda
- Labyrinttätningsstruktur med dubbla läppar för att förhindra fettläckage och externa föroreningar från att tränga in.
3. Hög temperaturbeständig design
- Huset är tillverkat av ADC12 aluminiumlegering pressgjutning, med utmärkt värmeavledningsprestanda och stöder kortvarig drift vid hög temperatur.
4. Lågt glapp och hög styvhet
- Den utgående axeln är härdad och härdad, och den radiella lastkapaciteten ökas med 20 %, vilket är lämpligt för svängningsscenarier med tung last.
5. Intelligent kompatibilitet
- Valfritt kodargränssnitt eller bromsmodul kan användas för att uppfylla servosystemets regleringskrav.
6. Grönt och energibesparande
- Optimerad tanddesign minskar friktionsförlusten och det omfattande energieffektivitetsförhållandet ökas till mer än 90 %.
7. Säkerhetsredundans
- Dubbel självlåsande funktion (mekanisk självlåsande valfri elektromagnetisk broms) för att säkerställa säker parkering av vertikala laster.
Den tekniska processen för snäckväxelreducerare integrerar de tre kärnfördelarna med höghållfasta material, precisionsbearbetning och modulär design. Genom uppkolning och härdning, CNC-kuggslipning, dubbeltätningsstruktur och andra innovativa processer uppnår den en balans mellan hög precision, hög tillförlitlighet och miljöanpassning. Dess processkostnad är relativt hög, men den är lämplig för industriella scenarier med strikta prestandakrav, såsom automation, ny energi och medicinsk utrustning.
För exklusiva erbjudanden och senaste erbjudanden, registrera dig genom att ange din e-postadress nedan.
Introduktion Precision, stabilitet och kontrollerbarhet blir viktiga indikatorer i moderna lyft- och positioneringssystem. När industrier går mot smartare och effektivare arbetsflöden spelar vertikala rörelsekontrollenheter en allt viktigare roll i tillverkning,...
View MoreIdag är vi glada att lasta en full container i vår fabrik, detta är den första containern som exporteras direkt av vår försäljningsavdelning. Sedan 2009, som en rottillverkare av växellådsreducerare, har vår fabrik blivit en pålitlig leverantör för många handelsföretag, vår...
View MoreI moderna industriella system, snäckväxellådor spelar en avgörande roll för att uppnå högt vridmomentöverföring i kompakta utrymmen. Att välja rätt snäckväxellåda för en specifik tillämpning kräver en grundlig förståelse för driftkrav, prestandaegenskaper och und...
View MoreHangzhou Yinhang Reduction Gears Co., Ltd. är beläget i Kinas industriella och kommersiella centrum, nära Shanghai-Hangzhou-Ningbo Expressway och Xiaoshan International Airport, med överlägset geografiskt läge, tekniska resurser och kulturell miljö. Företagets produkter säljs bra över hela landet och exporteras till Europa, Amerika, Mellanöstern, Sydasien och Australien. Efter år av snabb utveckling har företaget blivit ett ryggradsföretag i Hangzhous "Hometown of Reducers", specialiserat på forskning och utveckling, produktion och försäljning av NRV-VS-F1 snäckväxelhastighetsreducerare .
1. Kärntekniska fördelar med NRV-VS-F1 snäckväxelreducerare
Denna produkt använder högkvalitativt skal av aluminiumlegering, som har egenskaperna av vacker, lätt och aldrig rostar. Det används ofta inom lätt industri, kemisk industri, livsmedel, förpackningar, glasmaskiner, keramik, läkemedel och andra industrier, samt olika produktionsautomationslinjer, transportband, monteringslinjer etc. som kräver hastighetsreglering.
2. Design för optimering av transmissionseffektivitet
Exakt ingrepp mellan snäck och redskap: högprecisionsslipteknik används för att säkerställa tät ingrepp mellan snäckan och snäckhjulet, minska friktionsförlusterna och förbättra transmissionens effektivitet (vanligtvis upp till 90 % eller mer).
Design med lågt spel: optimera matchningen av växelpar, minska returavståndet och är lämplig för automationsutrustning med högprecisionspositioneringskrav.
Smörjteknik: högpresterande fett- eller oljebadssmörjning används för att minska driftstemperaturen och förlänga livslängden.
3. Självlåsande egenskaper och deras tillämpningar
Envägs självlåsande funktion: den speciella spiralvinkeldesignen av snäckan och växeln gör det möjligt för masken att driva snäckhjulet, men snäckhjulet kan inte driva masken bakåt, vilket är lämpligt för anti-reverseringsscenarier (som hissar, transportband, etc.).
Säkert och pålitligt: i händelse av strömavbrott eller nödavstängning kan den självlåsande funktionen förhindra att lasten glider ner och förbättra utrustningens säkerhet.
Tillämpliga industrier: livsmedelsförpackningsmaskiner, automatiserade monteringslinjer, glasproduktionslinjer, etc., där exakt positionering mot indragning krävs.
4. Industrins konkurrenskraft
Hangzhou Yinhang Reduction Gears Co., Ltd.s produkter är allmänt erkända på inhemska och utländska marknader som en anpassad NRV-VS-F1 snäckväxelvarvtalsreducerare och Kinas NRV-VS-F1 leverantör av snäckväxelhastighetsreducerare, på grund av deras fördelar som lättvikt, låg vikt, korrosion. De är särskilt lämpliga för industrier med höga hygienkrav såsom livsmedelskvalitet och medicinsk kvalitet.
Typisk applikations- och urvalsguide för NRV-VS-F1-seriens snäckväxelreducerare inom industriell automation
Hangzhou Yinhang Reduction Gears Co., Ltd. är beläget i Kinas industriella och kommersiella centrum, nära Shanghai-Hangzhou-Ningbo Expressway och Xiaoshan International Airport, med överlägset geografiskt läge, tekniska resurser och kulturell miljö. Företagets produkter säljs bra över hela landet och exporteras till Europa, Amerika, Mellanöstern, Sydasien och Australien. Efter år av stadig utveckling har det blivit ett ryggradsföretag i Hangzhous "Hometown of Reducers", specialiserat på skräddarsydd produktion och leverans av NRV-VS-F1 snäckväxelreducerare.
Denna produktserie använder skal av högkvalitativa aluminiumlegeringar, med fördelarna av vackra, lätta och aldrig rostar. Det används i stor utsträckning inom lätt industri, kemisk industri, livsmedel, förpackningar, glasmaskiner, keramik, läkemedel och andra industrier, samt olika produktionsautomationslinjer, transportband, monteringslinjer etc. som kräver hastighetsreglering, och tas väl emot av kunderna.
1. Typiska tillämpningar av NRV-VS-F1 snäckväxelreducerare
Matförpackningsmaskiner
Gäller fyllningsmaskiner, förseglingsmaskiner, etikettmaskiner etc. Aluminiumlegeringsskalet uppfyller livsmedelshygieniska krav, är korrosionsbeständigt och lätt att rengöra.
Automatiserad produktionslinje
Tillhandahålla stabil hastighetsreglering i löpande band, transportband och sorteringssystem för att säkerställa exakt transmission och låg ljudnivå.
Utrustning av glas och keramik
Används i precisionsmaskiner såsom skärning och eggslipning, de självlåsande egenskaperna hos snäckväxeln förhindrar lastomkastning och förbättrar säkerheten.
Farmaceutisk och kemisk utrustning
Korrosionsbeständiga material är lämpliga för fuktiga eller kemiska miljöer som blandare, påfyllningsutrustning etc.
Lätt logistiksystem
Uppnå effektiv kraftöverföring i sorteringsmaskiner och lyftplattformar, och lättviktskonstruktion minskar belastningen på utrustningen.
2. Nyckelfaktorer för urval
Krav på belastning och vridmoment
Välj lämplig modell enligt det vridmoment (N·m) som krävs av utrustningen för att undvika överbelastning eller slöseri med ström.
Reduktionsförhållandeintervall
NRV-VS-F1-serien tillhandahåller en mängd olika reduktionsförhållanden (som 5:1 till 100:1), som måste matcha motorhastigheten och utgångskraven.
Installationsmetod
Stödfläns (NRV) eller vertikal (NRV-VS) installation för anpassning till olika utrymmeslayouter.
Miljöanpassningsförmåga
Aluminiumhöljet är lämpligt för fuktiga och dammiga miljöer, och skyddsnivån (som IP65) kan anpassas för speciella arbetsförhållanden.
Energieffektivitet och underhåll
Snäckväxelns överföringseffektivitet är cirka 70% ~ 90%, och regelbunden smörjning krävs för långvarig drift (livsmedelsgodkänt fett rekommenderas).
3. Anpassningsfördelar med Hangzhou Yinhang
Flexibel design: stödjer anpassning av icke-standardiserade axeldiametrar och flänsstorlekar för att möta integrationsbehoven för specialutrustning.
Global certifiering: uppfyller ISO 9001-standarderna, och vissa modeller har godkänts CE-certifiering för att säkerställa exportöverensstämmelse.
Snabbt svar: Förlitar sig på Yangtze River Deltas försörjningskedja, som tillhandahåller en enda service från urval till efterförsäljning.
